1.数据采集功能

该采集系统可以同时采集40 路信号，工程师可以通过手动操作启动或停止

数据采集，用户可以自由的选择采集的通道数、采集频率、每通道采集信号类

型。

2.实时曲线显示

工程师可以选择同时显示多通道信号的曲线，也可以选择同时其中的多条

线或一条曲线。

工程师可以选择放大或缩小时间轴，从而可以清晰的看见信号长期的变化

或者短期内的变化。

同时工程师也可以选择采集时间的起始点和截止点，对之前的数据进行回

放。

3.数据存储

数据会自动存储在电脑硬盘中，工程师可以将采集到的压力、温度、大气

数据导出成EXCEL 文件。

存储数据大小取决于硬盘空间大小。

4.校验功能（可选功能）

当连接标准压力传感器之后，可以进入校验系统，对系统中的测试传感器

进行校验。该系统一般校验默认为5 个点（0 20% 40% 60% 80% 100%），

系统可以自动匹配标准传感器和被校验传感器之间的差值，并修正被校验传感

器的误差。

序号名称技术指标

1 采集系统名称HL1803

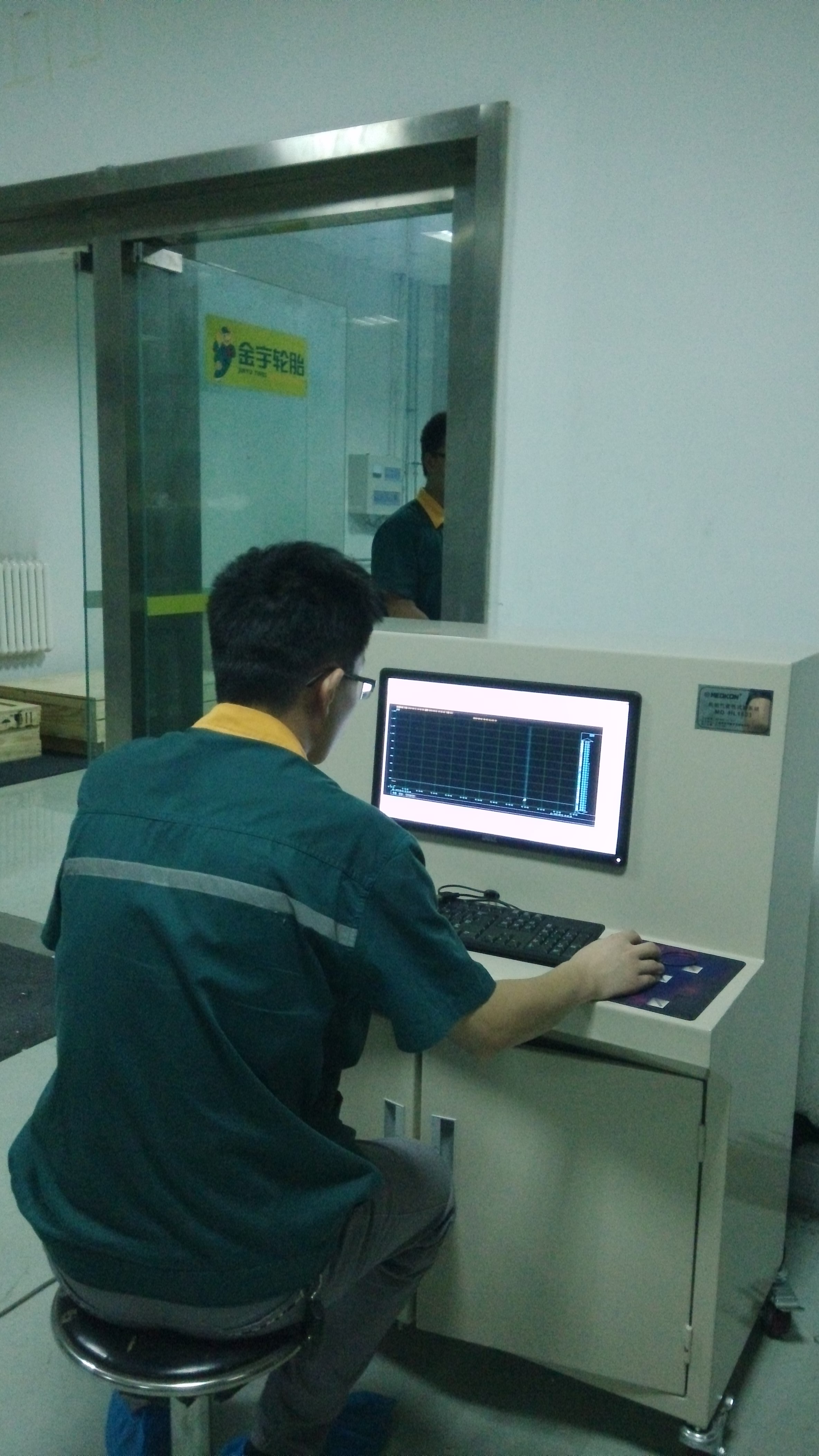

2 测试台架

1.供电电压：220V AC；

2.安装尺寸(高x 长x 宽)=120x90x100 (cm)；

3.配万向轮，便于移动；

3 电脑配置

WIN7 系统

I3 独立显卡

19 英寸显示屏

500G 硬盘

4 采集系统

1.采集频率：1 秒10 秒60 秒10 分钟15 分30 分1 小时可设；

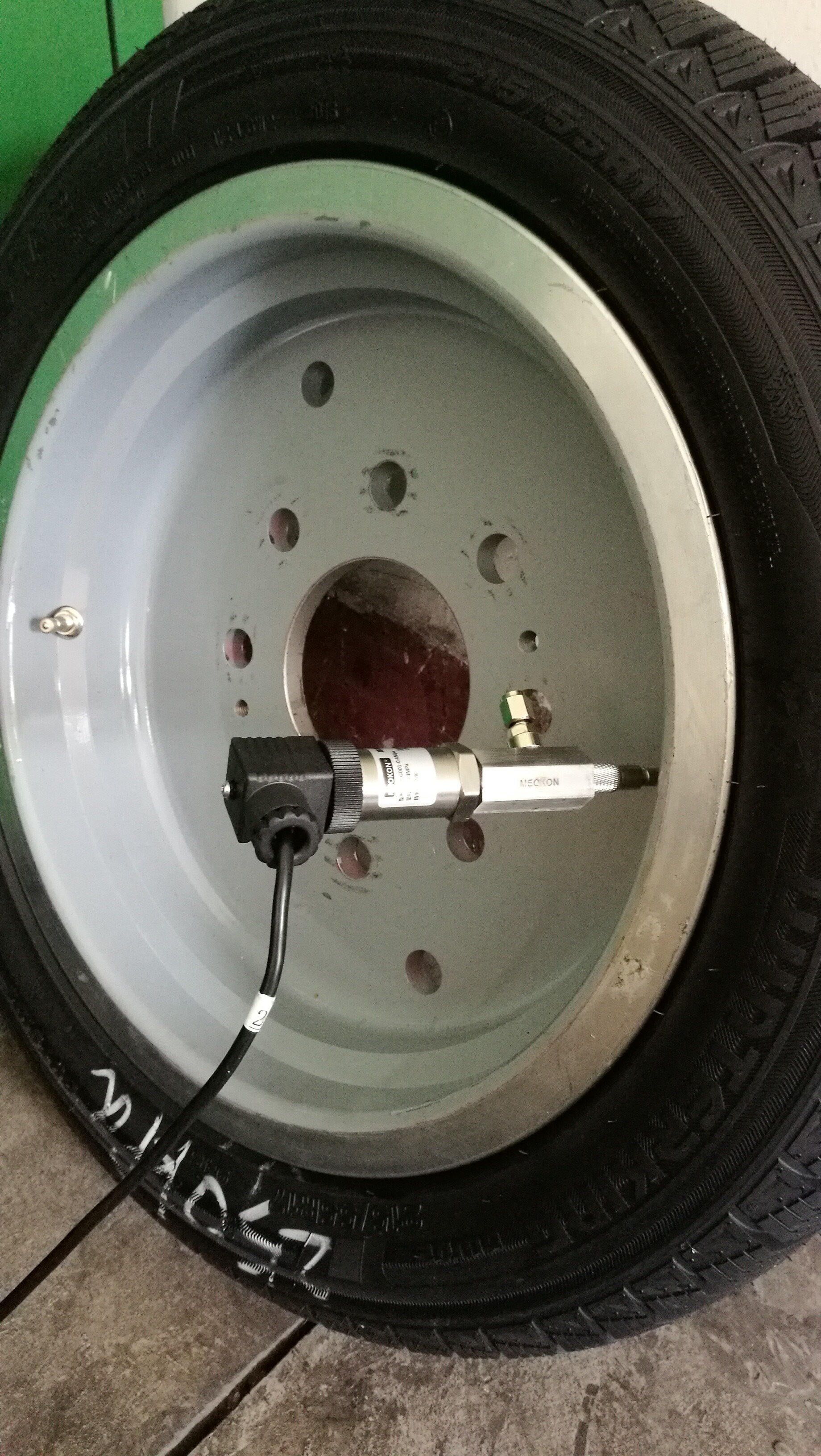

2.采集通道：40 通道（其中32 路压力、1 路大气、1 路温度、1 路标准

压力输入、7 路备用）（通道可以根据客户要求定制，8路 12路 16路 32路 40路 60路等等）

3.每通道输入信号类型可选（0-1.6MPa/0-0.8MPa/0-0.4MPa/温度/大气压）；

4.压力传感器非线性校验功能。

HL1001T 测控系统软件平台、HL1802 数据通讯协议、各类测试传感器（压力、温度、大气）、测试台架

质量实行三包，质保12个月，终身维护
